Поскольку тенденция к созданию более крупных ветряных турбин продолжает ускоряться, мощность отдельных установок продолжает бить рекорды; в настоящее время мощность береговых установок превышает 15 МВт, а мощность морских установок превысила 25 МВт. Главный подшипник, являющийся основным компонентом трансмиссии ветряной турбины, сталкивается со все более жесткими условиями эксплуатации. Стремясь к максимальной выходной мощности, обеспечение долгосрочной стабильной работы главного подшипника при сложных нагрузках стало ключевым показателем общей надежности турбины и напрямую определяет эффективность работы ветряных электростанций.
Выход из строя коренных подшипников может спровоцировать цепную реакцию потерь. Прямые экономические потери для одного агрегата превышают один миллион юаней и включают замену компонентов, ремонт коробки передач и генератора, трудовые затраты на эксплуатацию и техническое обслуживание и транспортные расходы, а также потерю выработки электроэнергии из-за простоя. Возникающие в результате этого косвенные экономические потери, угрозы безопасности оборудования и воздействие на региональную энергетическую безопасность намного превышают прямые потери.
В ответ на отраслевой спрос на коренные подшипники сверхвысокой надежности компания HKW представила трехрядный цилиндрический роликоподшипник (3CRB). Благодаря инновационному несвязанному структурному дизайну и исключительным характеристикам этот продукт обеспечивает революционную технологическую трансформацию в ветроэнергетической отрасли.
I. Основная технология 3CRB: раздельное структурное проектирование
Модель 3CRB имеет разделенную конструкцию, состоящую из «одного ряда вертикальных радиальных роликов и двух рядов горизонтальных осевых роликов», что является основой технического прорыва модели. Три ряда роликов имеют четко определенные функции и работают совершенно независимо, обеспечивая полное разделение радиальных, осевых и опрокидывающих моментов, тем самым устраняя эффекты суперпозиции нагрузки.

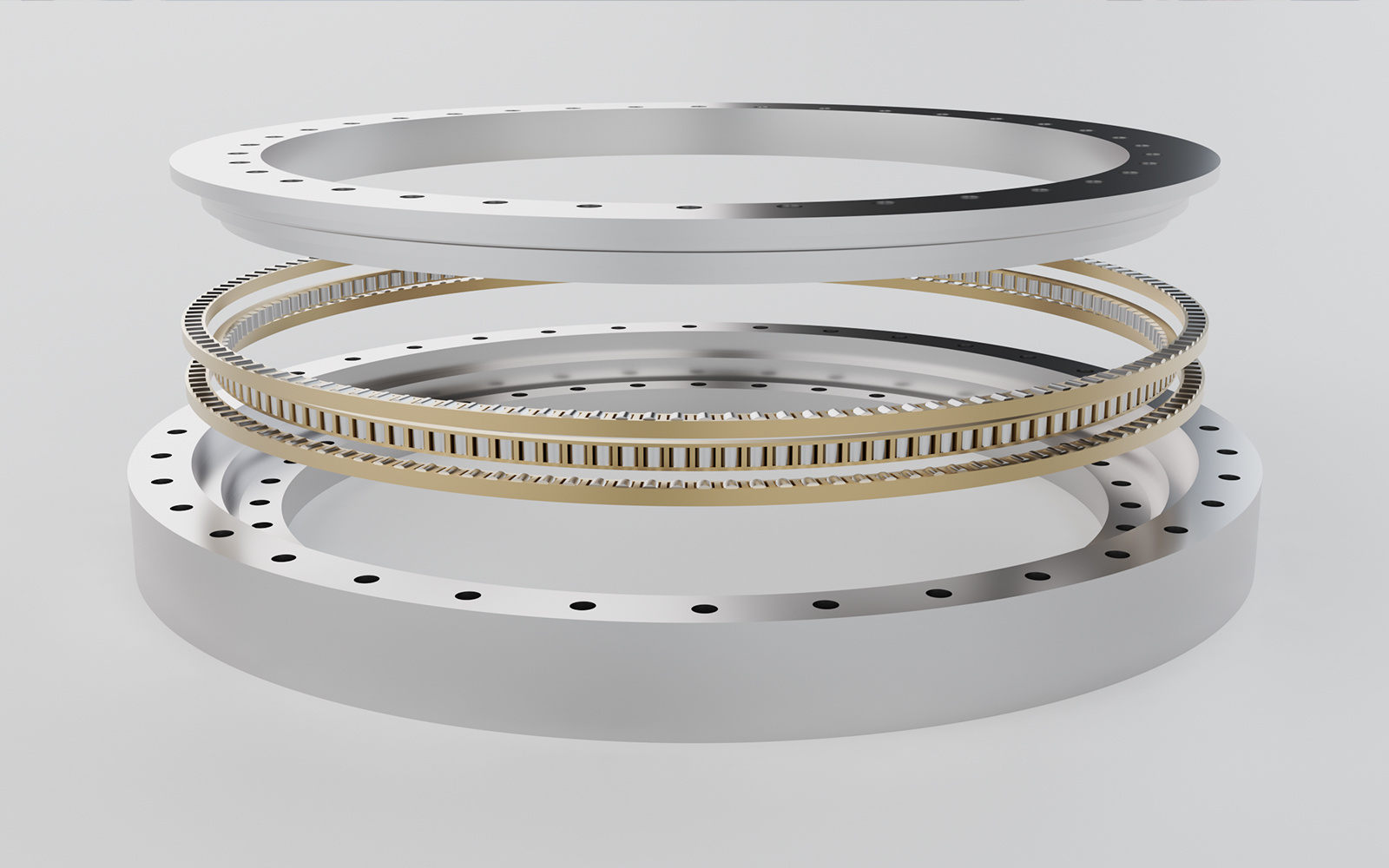

HKW 3CRB Главный подшипник
Такая конструкция гарантирует, что контактные напряжения на дорожке качения остаются под контролем на протяжении всего рабочего цикла, полностью исключая риск отказа из-за неравномерной нагрузки. На структурном уровне он решает традиционные проблемы, с которыми сталкиваются основные подшипники ветряных турбин при сложных ветровых нагрузках, такие как неравномерная нагрузка дорожки качения, чрезмерные контактные напряжения и усталостное растрескивание.
II. Достижения по шести ключевым направлениям: комплексное решение общих проблем
1. Проблемы с составными нагрузками — полностью разделенная несущая способность
Во время работы вентилятора ветровые нагрузки быстро колеблются; эти сложные комбинированные нагрузки могут легко вызвать несоосность дорожек качения коренных подшипников и чрезмерные контактные напряжения, что, в свою очередь, может привести к усталостному растрескиванию. Полностью разделяя радиальные, осевые нагрузки и нагрузки опрокидывающего момента, 3CRB устраняет любые эффекты суперпозиции нагрузки, гарантируя, что контактные напряжения на дорожках качения остаются постоянно контролируемыми. Это полностью снижает риск отказа, вызванного неравномерной нагрузкой, позволяя подшипнику легко справляться со сложными нагрузками, предъявляемыми к ветряным турбинам большой мегаваттной мощности.
2. Проблемы низкотемпературной усадки — структурные инновации
Если главный подшипник и главный вал собраны с натягом, сжатие металла из-за низких температур в чрезвычайно холодных северных условиях может легко привести к рискам отказа, таким как проскальзывание колец и износ сопрягаемых поверхностей. 3CRB имеет бесшпиндельную конструкцию, внутренние и внешние кольца которого жестко соединены с другими компонентами с помощью высокопрочных болтов. Это структурное нововведение не только упрощает приводную цепь, но и полностью исключает риск отказа, связанного с посадкой с натягом при низких температурах. 3CRB сохраняет стабильную работу в широком диапазоне температур от -40°C до +90°C, обеспечивая круглогодичную стабильную работу ветроэлектростанций в северных регионах.
3. Проблемы при установке: зазоры, установленные на заводе.
Из-за сложных условий установки на площадках вентиляторов ошибки при установке и неправильная регулировка предварительного натяга часто являются основными причинами выхода из строя коренных подшипников на ранних этапах эксплуатации. 3CRB поставляется с предварительно установленным на заводе зазором, что позволяет устанавливать его без регулировки соосности или предварительной нагрузки на месте. Он обеспечивает высокую устойчивость к ошибкам при установке, эффективно устраняя потенциальные риски при установке и значительно сокращая сложность и время, необходимое для установки на месте.
4. Проблемы, связанные с отказом смазки. Интегрированные автоматические системы смазки.
В условиях холодной зимы смазка склонна к чрезмерной вязкости и плохой текучести, что может привести к выходу из строя смазки в коренных подшипниках. Эта проблема особенно актуальна на высокогорных и северных ветряных электростанциях. 3CRB оснащен встроенной автоматической системой смазки; конструкция масляных каналов адаптирована к независимым требованиям смазки трех рядов роликов. В сочетании с широкотемпературным синтетическим смазочным маслом обеспечивает эффективную подачу масла по всей площади контакта даже при низких температурах, гарантируя нормальную работу ветряных турбин в экстремальных погодных условиях.

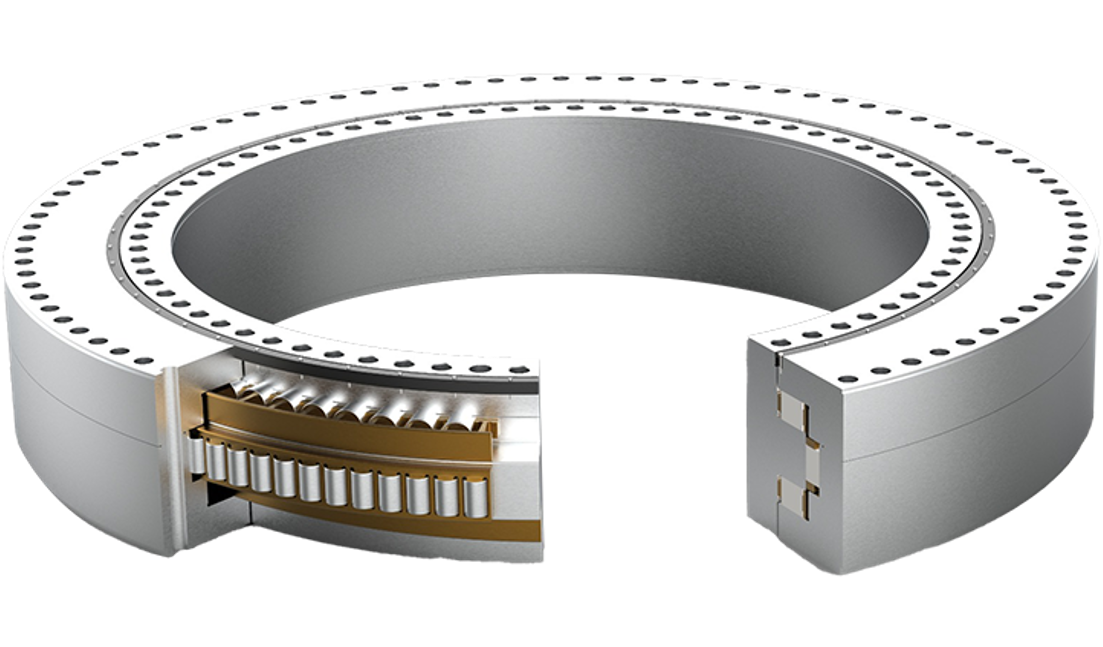

HKW 3CRB Главный подшипник
5. Проблема неадекватной эксплуатации и технического обслуживания: комплексный мониторинг состояния
Ветровые электростанции широко распространены, и отсутствие обслуживающего персонала в праздничные дни легко может привести к необратимому прогрессированию микроповреждений коренных подшипников. В 3CRB встроены комплексные датчики мониторинга состояния, которые позволяют удаленно в режиме реального времени контролировать вибрацию, температуру и качество смазочного материала. Оно обеспечивает раннее предупреждение о потенциальных проблемах, предотвращает быстрое ухудшение микроповреждений, обеспечивает профилактическое обслуживание и сокращает время незапланированных простоев.
6. Проблемы, связанные с выходом из строя уплотнений — интегрированные многослойные уплотнения
На морских ветряных электростанциях коррозия солевого тумана, а также проникновение песка и пыли в северных регионах могут привести к выходу из строя уплотнений коренных подшипников, что приведет к попаданию воды, что приведет к эмульгированию смазки и коррозии дорожек качения. 3CRB имеет интегрированную конструкцию многокромочного уплотнения, оптимизированную для высоких окружных скоростей при больших диаметрах. Модели, предназначенные для морских и северных низкотемпературных сред, оснащены системами обогрева, осушения и дренажными отверстиями, обеспечивающими степень защиты IP66 или выше, что позволяет эффективно противостоять суровым условиям окружающей среды.
III. Двухфакторная аутентификация: установление отраслевого стандарта надежности
Основываясь на вековом опыте в области материаловедения и постоянном совершенствовании процессов термообработки, исключительная надежность HKW 3CRB была тщательно проверена как в «экстремальных лабораторных условиях», так и в «жестких реальных условиях эксплуатации».
Сертификация авторитетной лаборатории: в ведущих немецких лабораториях 3CRB установил новые отраслевые рекорды по ключевым показателям производительности, таким как контроль деформации, пределы нагрузки и усталостная долговечность, что делает его идеально подходящим для долгосрочных и тяжелых условий работы больших ветряных турбин мощностью 5 МВт и выше.
Проверено в полевых условиях с нулевым сбоем: долгосрочные эксплуатационные данные европейских морских ветроэнергетических проектов подтверждают, что даже в экстремальных морских условиях, характеризующихся тяжелыми ударными нагрузками и сильной коррозией солевого тумана, 3CRB сохраняет надежную производительность, устанавливая выдающийся рекорд с нулевым количеством отказов партии.
HKW 3CRB Главный подшипник
IV. Адаптация к наземной и морской среде для переосмысления экономической ценности
От песка и ветра на береговых ветряных электростанциях и экстремальных температурных колебаний до соленых брызг и бушующих волн на морских ветряных электростанциях — HKW 3CRB демонстрирует исключительную адаптируемость в любых условиях эксплуатации.
Максимизация экономии средств и эффективности. Значительно сократите время незапланированных простоев и расходы на частое техническое обслуживание ветряных турбин, одновременно существенно повысив доступность выработки электроэнергии.
Совместимость с полным жизненным циклом: благодаря проектному сроку службы, превышающему 20 лет, он идеально соответствует требованиям к проектированию ветряных турбин на протяжении всего жизненного цикла, действительно обеспечивая «установите один раз, наслаждайтесь долгосрочным спокойствием».
V. Видение и перспективы: согласование технологий и преимуществ
В будущем HKW продолжит расширять свою глобальную сеть локализованных услуг, сочетая вековой немецкий инженерный опыт с передовыми инновациями для предоставления продуктов, которые превосходят ожидания наших глобальных партнеров. Мы стремимся согласовать технологические достижения в области зеленой энергетики с коммерческим успехом участников отрасли, работая вместе над созданием новой, более эффективной и более надежной экосистемы для ветроэнергетической отрасли.
